液體在固態(tài)粉體材料(簡稱粉體，又稱粉末)上的接觸角是反映粉體材料與液體潤濕關(guān)系的重要尺度，用于衡量液體對固態(tài)粉體的潤濕性質(zhì)，在實踐中對粉體接觸角的測量非常重要，但其測定要比在平面固體表面上的困難得多，因而至今尚無理想的測定方法。

目前大多數(shù)采用的是基于Washburn方程的毛細管滲透法，也是比較經(jīng)典的一種粉末接觸角測量方法。該法的基本原理是：固態(tài)粉體間的空隙相當(dāng)于一束平均半徑為R的毛細管，由于毛細作用，液體能自發(fā)滲透進入粉體柱中(毛細上升效應(yīng))。毛細作用取決于液體的表面張力和粉體的接觸角，故通過測定已知表面張力液體在粉末柱中的透過狀況，就可以得到有關(guān)該液體對粉末的接觸角的信息。具體的測定方法是：將固體粉末以固定操作方法裝入一個樣品測量管中，管的底部有特制的小孔，既能防止粉末漏失，又容許液體自由通過，當(dāng)管底與液體接觸時，液體在毛細力的作用下在測量管中上升，然后依據(jù)待測液體在粉末柱中的滲入速度和平均半徑r求出該液體在該粉末表面的接觸角。

在t時間內(nèi)上升高度h可由Washburn方程描述：

h2＝(γRcosθ/2η)t，式中γ為液體的表面張力，R為粉末柱的有效毛細管半徑，η為液體的粘度，θ為接觸角，t為時間。以h2

對t作圖得一直線。直線的斜率k＝γRcosθ/2η，進而可求出θ＝arccos(2kη/γR)。一般先用一種對樣品接觸角θ＝0°的液體進行實驗，確定毛細管平均半徑R的值，然后再在相同條件下用其他液體實驗，測定θ值。

盡管應(yīng)用Washburn方程設(shè)計的毛細管滲透法能很簡便地測得粉體的接觸角,應(yīng)用也很廣泛，但是它是利用液體在粉末柱中上升的高度與時間之間的關(guān)系來測定的。在實驗過程中存在一個問題,即由于粉體床中各位置的堆積密度不盡相同,使得液體不會總是水平上升,因此液體在粉體床中上升高度不易準(zhǔn)確測量,給實驗帶來較大誤差。

為此,現(xiàn)有技術(shù)中提出一些理論，即可選擇潤濕過程中在各個時間段測量粉體床內(nèi)液體質(zhì)量，從而得出質(zhì)量對時間的變化，求取液體對固態(tài)粉體的接觸角。但是，每次稱重測量時，需要將樣品測量管提出液面并擦去連帶的水分，操作比較繁瑣，且無法精確控制每次擦除的液體量，造成了稱重測量過程中的不連貫性，也會使得結(jié)果誤差放大。

粉體材料潤濕接觸角測量方法應(yīng)用于表面張力儀，所述表面張力儀包括殼體以及設(shè)置于殼體內(nèi)的電子天平、底端用微孔板封閉的測量管、液體樣品托架、升降機構(gòu)和攝像裝置；所述電子天平的底部設(shè)置有連接桿，所述連接桿與所述電子天平的稱重盤固定連接，所述測量管垂直懸掛于所述連接桿下方，所述測量管的底端位于所述攝像裝置的攝影取景范圍中，所述測量管內(nèi)裝有待測粉體，所述液體樣品托架用于固定裝盛有待測液體的樣品容器，所述液體樣品托架由所述升降機構(gòu)驅(qū)動升降；所述測量方法包括：

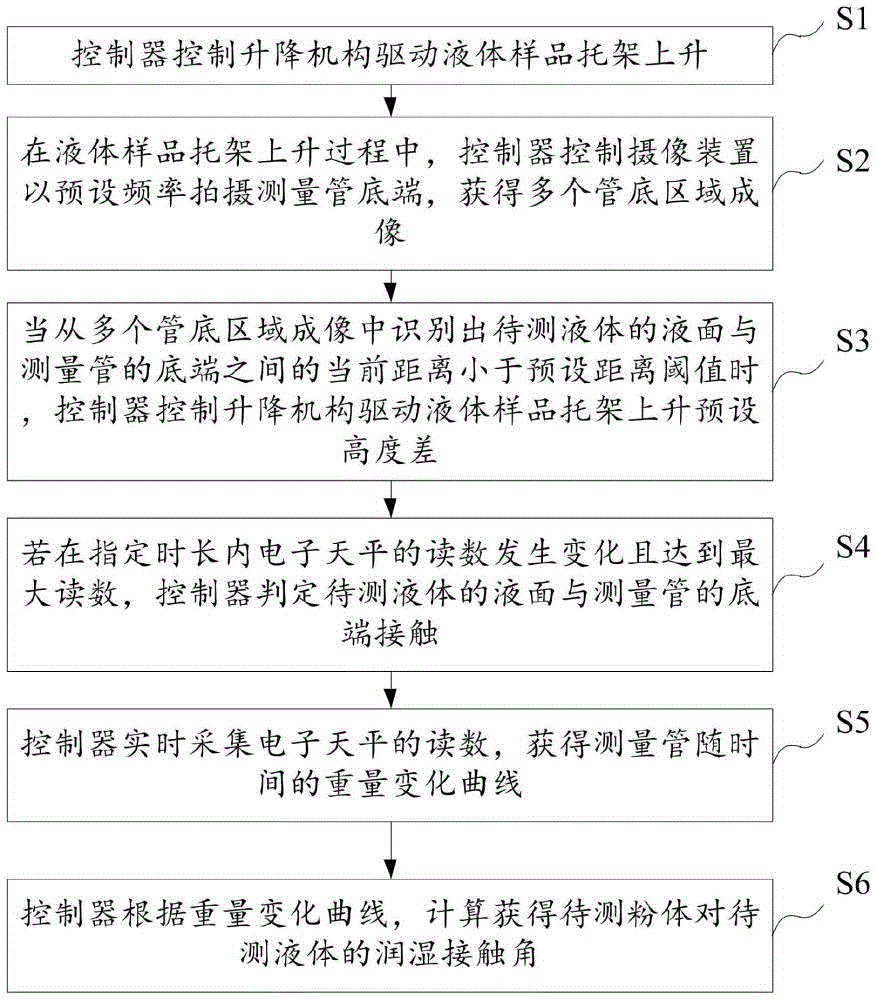

控制所述升降機構(gòu)驅(qū)動所述液體樣品托架上升；

在所述液體樣品托架上升過程中，控制所述攝像裝置以預(yù)設(shè)頻率拍攝所述測量管底端，獲得多個管底區(qū)域成像；

當(dāng)從多個所述管底區(qū)域成像中識別出所述待測液體的液面與所述測量管的底端之間的當(dāng)前距離小于預(yù)設(shè)距離閾值時，控制所述升降機構(gòu)驅(qū)動所述液體樣品托架上升預(yù)設(shè)高度差，所述預(yù)設(shè)高度差小于所述當(dāng)前距離；

若在指定時長內(nèi)所述電子天平的讀數(shù)發(fā)生變化且達到最大讀數(shù)，判定所述待測液體的液面與所述測量管的底端接觸；

實時采集所述電子天平的讀數(shù)，獲得所述測量管隨時間的重量變化曲線；

根據(jù)所述重量變化曲線，計算獲得所述待測粉體對所述待測液體的潤濕接觸角。
