合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 微流控器件結(jié)構(gòu)對水/水微囊形成過程、界面張力的影響規(guī)律（二）
> 去乙酰化槐糖脂生物表面活性劑的結(jié)構(gòu)鑒定、理化性質(zhì)及應(yīng)用（三）
> 臨界表面張力、噴霧距離等對成熟期煙草農(nóng)藥霧滴附著關(guān)鍵指標的影響——結(jié)果與討論、結(jié)論
> 2022年中國表面活性劑行業(yè)全景產(chǎn)業(yè)鏈、重點企業(yè)經(jīng)營情況及發(fā)展趨勢
> 無機鹽對油/水界面張力及對油滴鋪展的影響規(guī)律
> 基于陰離子?非離子型表面活性劑復(fù)配最佳強化潤濕高效驅(qū)油體系——實驗部分
> 表面活性劑是否對斥水性土壤的潤濕性有影響？——結(jié)果和討論
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（三）
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應(yīng)用潛力（二）
> 兩種烷基咪唑亞磷酸酯離子液體熱穩(wěn)定性、表面張力測定（一）
推薦新聞Info
-
> 表面張力在封閉腔體自然對流換熱中的角色深度分析
> 鉑金板法測定不同濃度、溫度、表面活性劑對氨水表面張力值（二）
> 鉑金板法測定不同濃度、溫度、表面活性劑對氨水表面張力值（一）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（三）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（中）
改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（三）
來源：石油化工技術(shù)與經(jīng)濟 瀏覽 1347 次 發(fā)布時間:2024-12-11
2.3不飽和酯改性環(huán)氧樹脂上漿劑對碳纖維的影響
2.3.1上漿劑制備原理與組成結(jié)構(gòu)
針對不同復(fù)合材料基體樹脂界面結(jié)合能力的需求，上海石化開發(fā)了不飽和酯改性環(huán)氧樹脂上漿劑，采用反丁烯二酸和甲苯二異氰酸酯共聚改性雙酚S環(huán)氧樹脂，引入不飽和官能團增強樹脂的界面通用性，引入聚醚基團增強水溶性，并通過有機氟表面活性劑外乳化等方法，制備了具備通用性的不飽和酯改性環(huán)氧樹脂乳液型上漿劑。
測試結(jié)果表明，核磁共振譜圖在2.8×10-6、3.8×10-6、4.5×10-6、6.9×10-6等處表明含有環(huán)氧、羥基、醚、不飽和雙鍵等基團，紅外光譜在935 cm-1、1 104 cm-1、1 719cm-1、3 355cm-1處出現(xiàn)環(huán)氧、羥基、醚、聚氨酯等特征吸收峰，可見上漿劑組分結(jié)構(gòu)中含有環(huán)氧基、羥基、醚、不飽和雙鍵、異氰酸酯等多種功能性基團，和環(huán)氧樹脂、酚醛樹脂、雙馬來酰亞胺樹脂、聚酰胺樹脂等常用復(fù)合材料基體樹脂均具備良好的界面結(jié)合力，通用性良好。
2.3.2上漿劑乳液的性能評價

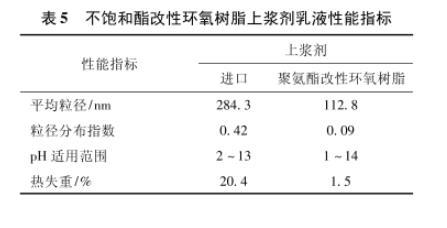

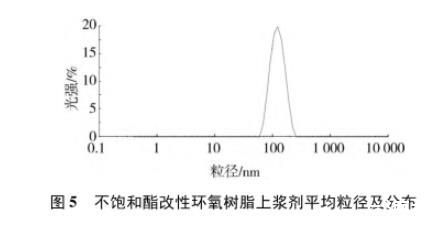

制備的不飽和酯改性環(huán)氧樹脂上漿劑乳液的性能測試結(jié)果見表5，粒徑及分布測試結(jié)果見圖5。
由表5結(jié)果可見：不飽和酯改性環(huán)氧樹脂上漿劑為微乳液，平均粒徑更小，離心沉淀量低，更易長時間儲存應(yīng)用；可在較寬的pH范圍內(nèi)保持穩(wěn)定，熱失重程度小，耐溫性高，可滿足各種不同復(fù)合材料樹脂基體高溫、中溫、低溫加工工藝的需求。
2.3.3上漿劑對碳纖維性能的影響

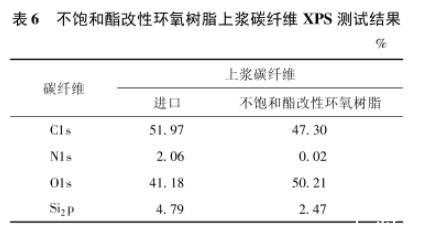

采用制備的不飽和酯改性環(huán)氧樹脂上漿劑制備的上漿碳纖維，其表面X射線光電子能譜(XPS)分析測試結(jié)果見表6所示。采用進口環(huán)氧樹脂、酚醛樹脂和雙馬來酰亞胺樹脂上漿劑后，上漿碳纖維的界面剪切強度分別為150.7 MPa、122.9 MPa、149.0 MPa；采用環(huán)氧樹脂、酚醛樹脂和雙馬來酰亞胺等不飽和酯改性環(huán)氧樹脂上漿劑上漿后，上漿碳纖維的界面剪切強度分別為173.0 MPa、157.7 MPa、184.8 MPa。
X射線光電子能譜分析測試結(jié)果表明，上漿后碳纖維表面由非極性轉(zhuǎn)變?yōu)闃O性，C含量大幅降低，O含量顯著提高。與進口碳纖維相比，不飽和酯改性環(huán)氧樹脂上漿碳纖維具有更高的O含量，表明不飽和酯改性環(huán)氧樹脂上漿劑的極性官能團含量更多。
界面剪切強度測試結(jié)果表明，與進口上漿劑相比，不飽和酯改性環(huán)氧樹脂上漿碳纖維與環(huán)氧樹脂、酚醛樹脂、雙馬來酰亞胺樹脂的界面性能均有顯著提高。

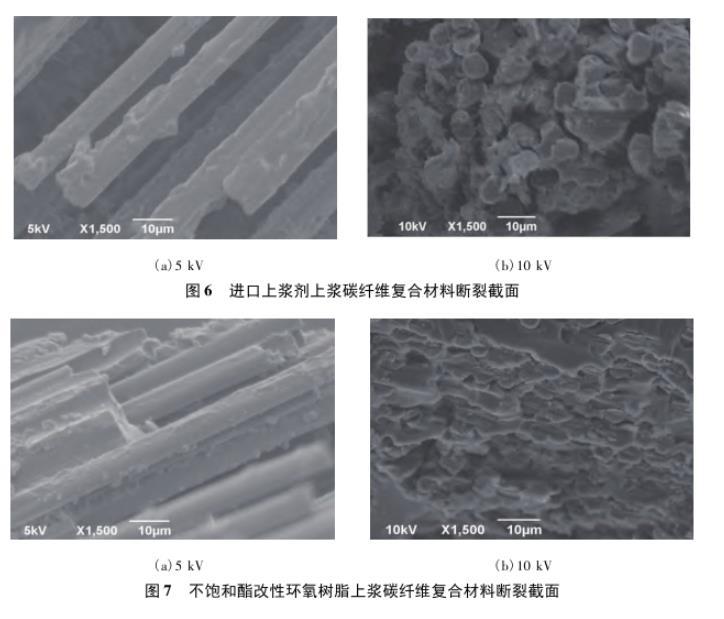

采用進口上漿劑和不飽和酯改性環(huán)氧樹脂上漿劑制備的上漿碳纖維復(fù)合材料斷裂截面見圖6～7。
復(fù)合材料斷裂截面圖顯示，采用進口上漿劑制備的碳纖維在部分區(qū)域未能有效吸附上漿劑組分，出現(xiàn)纖維的滑脫和粘連等不良現(xiàn)象。采用不飽和酯改性環(huán)氧樹脂上漿劑制備的碳纖維表面均勻涂覆上漿劑高分子，并與酚醛基體樹脂粘結(jié)成一體，纖維很難從樹脂中滑脫，界面結(jié)合性能良好。測試結(jié)果表明，不飽和酯改性環(huán)氧樹脂上漿劑能有效改善上漿碳纖維與不同基體樹脂的適用性，具有更好的通用性。
3結(jié)論
(1)聚氨酯改性環(huán)氧樹脂上漿劑，其樹脂結(jié)構(gòu)含有活性環(huán)氧基團和極性氨基甲酸酯鍵，環(huán)氧組分提供了基本的集束和擴幅能力，聚氨酯結(jié)構(gòu)大幅度提高了纖維集束、耐磨和韌性，并且容易通過異氰酸酯組分用量的調(diào)節(jié)，進行針對性的改善和優(yōu)化，上漿碳纖維加工性能達到同類進口纖維水平。同時，該上漿劑不需要在后期添加集束劑和現(xiàn)場二次混合，水性乳液上漿劑的應(yīng)用穩(wěn)定性良好，碳纖維上漿浸潤性好，有利于碳纖維的工業(yè)化穩(wěn)定生產(chǎn)。
(2)聚酯改性環(huán)氧樹脂碳纖維乳液上漿劑，主成分由聚酯多元醇和環(huán)氧樹脂組合而成，同時含有具有優(yōu)異的乳化性能和極低的浸潤性能的雙酚A聚醚陰離子表面活性劑，實現(xiàn)了上漿劑的超低表面張力和快速上漿，顯著改善上漿均勻性，有效提高生產(chǎn)效率和產(chǎn)品穩(wěn)定性。
(3)不飽和酯改性環(huán)氧樹脂碳纖維乳液上漿劑，采用不飽和酸和多異氰酸酯共聚改性環(huán)氧樹脂、有機氟表面活性劑外乳化，上漿劑組分結(jié)構(gòu)中含有環(huán)氧基、羥基、醚、不飽和雙鍵、異氰酸酯等多種功能性基團，上漿后的碳纖維與環(huán)氧樹脂、酚醛樹脂、雙馬來酰亞胺樹脂等常用復(fù)合材料基體樹脂均具備優(yōu)異的界面結(jié)合力、良好的通用性，具有廣闊的工業(yè)應(yīng)用前景。
(4)聚氨酯改性環(huán)氧樹脂、聚酯改性環(huán)氧樹脂、不飽和酯改性環(huán)氧樹脂系列碳纖維專用上漿劑，可以進一步滿足國內(nèi)外碳纖維及復(fù)合材料制備廠家的需求，培育和引導(dǎo)與自身碳纖維產(chǎn)品特色相配合的功能助劑產(chǎn)業(yè)，全面提升上海石化在我國新材料產(chǎn)業(yè)鏈的競爭力和影響力。
改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（一）
