合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測定及應用效果（二）
> 鹽水溶液中，磺酸型含氟表面活性劑復合體系表、界面張力和潤濕性研究（一）
> LB膜分析儀的應用
> 表面張力儀分析氣潤濕反轉劑對緩解煤層水鎖效應、解吸速率影響（二）
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發泡性能影響（四）
> 清洗劑的六大作用，哪個作用原理與表面張力有關？
> SuperG超微量天平工作原理、特點、參數、操作方法
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（三）
> 表面張力儀分析氣潤濕反轉劑對緩解煤層水鎖效應、解吸速率影響（一）
> 陽-非離子復合表面活性劑體系表面張力測定及基礎性能評價（二）
推薦新聞Info
-
> 表面張力在封閉腔體自然對流換熱中的角色深度分析
> 鉑金板法測定不同濃度、溫度、表面活性劑對氨水表面張力值（二）
> 鉑金板法測定不同濃度、溫度、表面活性劑對氨水表面張力值（一）
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（三）
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 紫檀芪的穩定性增強型抗氧化劑制作備方及界面張力測試——結果與討論、結論
> 紫檀芪的穩定性增強型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結構形成機制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結構形成機制（中）
工業廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應用（三）
來源：礦業研究與開發 瀏覽 125 次 發布時間:2025-11-19
2.3吸附機制分析
2.3.1紅外光譜分析
圖4顯示了YTDB的紅外光譜測試結果。由圖4可知，3513.86 cm?1處出現了一處弱寬峰，是N—H伸縮振動峰；2923.34 cm?1出現的弱峰以及2855.98 cm?1處出現的弱峰分別是—CH?—對稱伸縮振動峰以及非對稱伸縮振動峰；1631.33 cm?1處和1459.56 cm?1處出現的兩個峰，均為—NH?彎曲振動吸收峰；1102.64 cm?1處出現了一個弱寬峰，是C—N伸縮振動吸收峰。

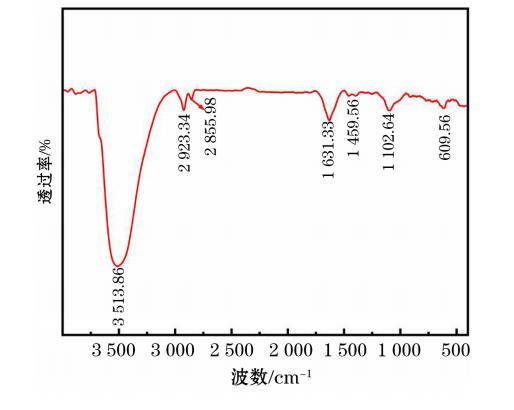

圖4 YTDB紅外光譜測試結果
圖5顯示了石英與YTDB作用前后的紅外光譜圖譜。對比石英的紅外圖譜可以看出，出現了圖4中YTDB中含有的N—H伸縮振動峰、—CH?—伸縮振動峰以及—NH?彎曲振動吸收峰，說明YTDB已在石英表面發生了吸附作用。1084.54 cm?1處Si—O—Si反對稱伸縮振動吸收峰藍移至1086.08 cm?1;786.39 cm?1處Si—O鍵對稱伸縮振動吸收峰紅移至789.26 cm?1處。然而，發生作用的圖譜中并未有新的峰產生，這表明YTDB與石英之間產生的吸附作用為物理吸附。1618.68 cm?1處—OH的反對稱伸縮振動吸收峰紅移至1614.02 cm?1,這可能是由于藥劑所含有的—OH或—NH與石英表面產生氫鍵作用。綜上所述，石英與YTDB之間發生了物理吸附與氫鍵吸附作用。

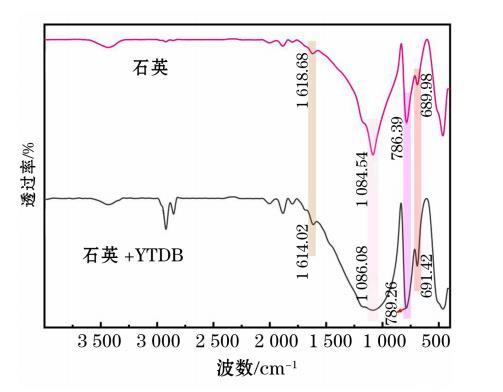

圖5石英與YTDB吸附前后紅外光譜測試結果
2.3.2表面張力分析
圖6顯示了DDA與YTDB在石英礦漿中的表面張力。由圖6可知，隨著捕收劑濃度增大，液體的表面張力均逐漸降低。在DDA捕收體系中，當濃度增加到100 mg/L時，液體的表面張力開始趨于穩定，再增加DDA濃度，表面張力變化不大。故DDA體系下，液體的最低表面張力約為33.79 mN/m,臨界膠束濃度為100 mg/L;在YTDB捕收體系中，當濃度增加到60 mg/L時，液體的表面張力開始趨于穩定，再增加YTDB濃度，表面張力變化不大。故YTDB體系下，液體的最低表面張力約為29.67 mN/m,臨界膠束濃度為60 mg/L.綜上所述，從表面張力來看，YTDB形成膠束和降低表面張力能力更強，疏水性更好，捕收能力更強。

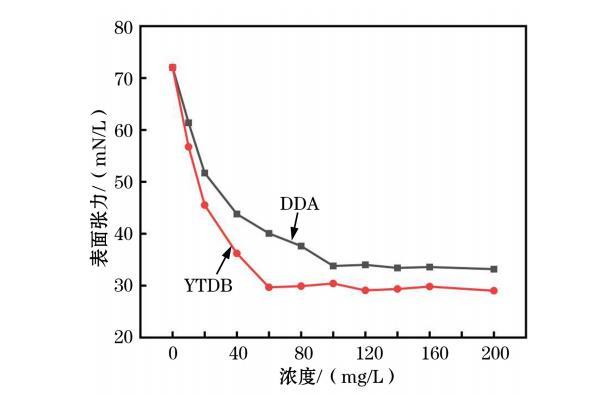

圖6石英與不同濃度捕收劑作用后表面張力測試結果
2.3.3 Zeta電位分析
不同pH條件下，石英、石英與YTDB作用后以及石英與YTDB和淀粉作用后的Zeta電位測試結果。當pH<2.2時，石英帶正電，加入YTDB后，電位明顯升高，此時YTDB主要于石英表面發生氫鍵吸附；當pH為2.2——7.2時，石英表面帶負電，加入YTDB后，YTDB與石英表面發生離子吸附并伴隨氫鍵吸附，此時YTDB+石英與石英之間電位差開始增大；當pH>7.2時，此時石英表面帶負電，加入YTDB后，由于pH的不斷增大，YTDB陽離子不斷減少，此時YTDB與石英表面發生氫鍵吸附作用，YTDB+石英與石英之間電位差不斷減小。石英與YTDB和淀粉共同作用時，對比石英與YTDB單獨作用可以發現，兩者變化接近，這表明淀粉對YTDB在石英表面吸附行為影響較小。
不同pH條件下，赤鐵礦、赤鐵礦與YTDB作用后以及赤鐵礦與YTDB和淀粉作用后的Zeta電位測試結果。從圖14可以看出，當pH<6.2時，加入YTDB后赤鐵礦電位有所升高，這可能因為YTDB與礦物表面發生氫鍵作用；當pH>6.2時，赤鐵礦負電位持續增加，這表明YTDB與赤鐵礦表面發生離子吸附，且同時伴隨著一定的氫鍵吸附。
當赤鐵礦與YTDB和淀粉作用后，對比赤鐵礦與YTDB單獨作用可以發現，零電點從pH=8.1向左偏移至pH=6.7,這表明淀粉對赤鐵礦產生了吸附作用。當pH<6.2時，赤鐵礦帶正電，在赤鐵礦與YTDB體系下，加入淀粉后赤鐵礦電位明顯減小，由于淀粉具有負電性，此時赤鐵礦與淀粉發生較為明顯的靜電吸附，并伴隨一定的氫鍵吸附；當6.2
不同pH條件下YTDB和礦物作用后與礦物之間的電位差值（以下稱電位變化率），反映YTDB與礦物作用后電位的變化程度。從圖15中可以看出，YTDB的加入對石英和赤鐵礦電位變化率都有顯著的影響，但對比赤鐵礦，石英電位變化更為明顯，尤其當2
3結論
（1）傳統DDA單礦物浮選試驗結果表明，當pH=7、捕收劑用量為20 mg/L時，可以得到石英的回收率為78.36%,赤鐵礦的回收率為12.57%,此時兩者的浮選差異性最大。
（2）YTDB單礦物浮選試驗結果表明，當pH=7、捕收劑用量為15 mg/L時，可以得到石英的回收率為91.27%,赤鐵礦的回收率為12.67%,此時兩者的浮選差異性最大。對比兩者，YTDB對石英的捕收性能要更優于傳統捕收劑DDA.
（3）紅外光譜的結果表明，石英與YTDB之間發生了物理吸附與氫鍵吸附作用；表面張力測試結果表明，相比于傳統捕收劑DDA,YTDB形成膠束和降低表面張力能力更強，疏水性更好，這有助于輸送更多脈石礦物進入泡沫區；Zeta電位的結果表明，在YTDB與淀粉的共同作用下，YTDB對石英的吸附能力遠強于赤鐵礦，而淀粉對赤鐵礦的吸附能力遠強于石英，正是因為兩者吸附差異性，才能更好地選擇性捕收石英。
