本文所述的適合W斷塊的驅(qū)油用兩性／陰離子復(fù)配黏彈性體系既在一定程度上彌補了陰離子表面活性劑不耐鹽的缺陷，又減少了造價較高的兩性表面活性劑的用量；既能達(dá)到低界面張力而起到普通驅(qū)油用表面活性劑的作用，又可以起到驅(qū)油用低分子聚合物的流度控制作用，從而有效提高低滲透油層的采收率，具有很大的實際價值與應(yīng)用潛力。

本文采用長鏈酰胺甜菜堿（兩性表面活性劑）與芥酸鈉（陰離子表面活性劑）復(fù)配，依據(jù)Rubi-ngh規(guī)則溶液理論計算了其相互作用參數(shù)βm，結(jié)合ESEM表征的微觀形貌，對其表觀黏度與降低界（表）面張力的室內(nèi)性能做了評價。

表面張力測試

參照GB／T 11276—2007國家標(biāo)準(zhǔn)，用表面張力儀測試室溫下（25℃）不同質(zhì)量分?jǐn)?shù)VES J的表面張力。

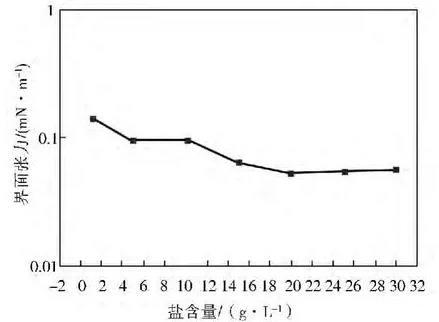

不同含鹽量對表面活性劑界面張力的影響

結(jié)論：

a.當(dāng)長鏈酰胺基甜菜堿與芥酸鈉以3∶7比例復(fù)配時二者能產(chǎn)生較好的協(xié)同效應(yīng)，相互作用參數(shù)βm＜0，CMCm低至2.45×10-4mol／L。

b.黏濃曲線體現(xiàn)出VES J良好的增黏特性，且在質(zhì)量分?jǐn)?shù)為0.02%時可使與W斷塊原油間油水界面張力降至10-2數(shù)量級；一定質(zhì)量分?jǐn)?shù)的無機(jī)鹽對黏彈性表面活性劑VES J的黏度特性產(chǎn)生積極影響，且體系可在礦化度30g／L時達(dá)到10-2數(shù)量級的界面張力，體現(xiàn)了復(fù)配體系良好的耐鹽特性；90℃較25℃黏度保留率達(dá)到74.6%，W地層溫度（65℃）有利于發(fā)揮體系降低油水界面張力能力。

c.通過ESEM觀測到無機(jī)鹽可使VES J的網(wǎng)絡(luò)結(jié)構(gòu)的物理交聯(lián)點增多，結(jié)構(gòu)較無鹽時致密，網(wǎng)絡(luò)結(jié)構(gòu)明顯，進(jìn)而體現(xiàn)出黏性特征。

d.在65℃條件下老化120d后黏度保留率在70%以上，界面張力90d后仍能達(dá)到10-1數(shù)量級。顯示出較好的老化特性，有很強(qiáng)的實際意義。
