合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 微流控器件結(jié)構(gòu)對水/水微囊形成過程、界面張力的影響規(guī)律（二）
> 去乙?；碧侵锉砻婊钚詣┑慕Y(jié)構(gòu)鑒定、理化性質(zhì)及應(yīng)用（三）
> 臨界表面張力、噴霧距離等對成熟期煙草農(nóng)藥霧滴附著關(guān)鍵指標(biāo)的影響——結(jié)果與討論、結(jié)論
> 2022年中國表面活性劑行業(yè)全景產(chǎn)業(yè)鏈、重點企業(yè)經(jīng)營情況及發(fā)展趨勢
> 無機鹽對油/水界面張力及對油滴鋪展的影響規(guī)律
> 基于陰離子?非離子型表面活性劑復(fù)配最佳強化潤濕高效驅(qū)油體系——實驗部分
> 表面活性劑是否對斥水性土壤的潤濕性有影響？——結(jié)果和討論
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（三）
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應(yīng)用潛力（二）
> 兩種烷基咪唑亞磷酸酯離子液體熱穩(wěn)定性、表面張力測定（一）
推薦新聞Info
-
> 表面張力在封閉腔體自然對流換熱中的角色深度分析
> 鉑金板法測定不同濃度、溫度、表面活性劑對氨水表面張力值（二）
> 鉑金板法測定不同濃度、溫度、表面活性劑對氨水表面張力值（一）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（三）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（中）
?平衡/動態(tài)表面張力測定：煤基C10～13MADS VS2A1
來源：印染助劑 瀏覽 1291 次 發(fā)布時間:2023-10-31
烷基二苯醚雙磺酸鈉（MADS）是二苯醚與烯烴經(jīng)烷基化反應(yīng)、磺化反應(yīng)，最后中和得到的產(chǎn)物，其中烯烴源于石化資源，全部依賴進口。目前我國煤制油費托合成產(chǎn)物中含有50%以上的烯烴，可替代進口石油基烯烴用以制備MADS。本實驗采用費托合成產(chǎn)物C10～13餾分段為烷基化試劑，制備煤基C10～13MADS，測定平衡表面張力、動態(tài)表面張力，并與石油基支鏈?zhǔn)榛矫央p磺酸鈉（2A1）進行對比。
操作方法
平衡表面張力
采用表面張力儀進行測量。用去離子水配制C10～13MADS和2A1溶液，靜置24 h，在（25.0±1.0）℃下采用吊片法進行測量。測量前采用超純水對儀器進行校準(zhǔn)。
動態(tài)表面張力
使用動態(tài)表面張力儀用泡壓法進行測定。C10～13MADS和2A1樣品溶液質(zhì)量濃度為1.0 g/L，測量前靜置24 h；測試溫度為（25.0±1.0）℃，有效時間為0.01～250.00 s。
結(jié)果
平衡表面張力
表面活性劑降低溶液表面張力的2個主要特性是降低溶液表面張力的能力與降低溶液表面張力的效率。γcmc是表面活性劑溶液在臨界膠束濃度（cmc）處的表面張力，用于表征該樣品降低表面張力能力的強弱。pC20為使溶液表面張力降低20 mN/m時所需質(zhì)量濃度的負對數(shù)，用于表征降低溶液表面張力的效率。圖1為C10～13MADS及2A1的表面張力曲線，從中獲得的表面性能參數(shù)列于表1。

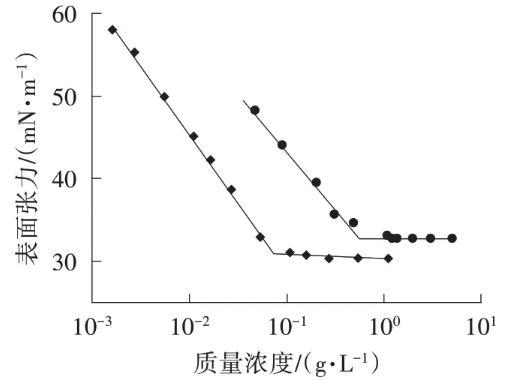

圖1煤基C10～13MADS及2A1的表面張力曲線

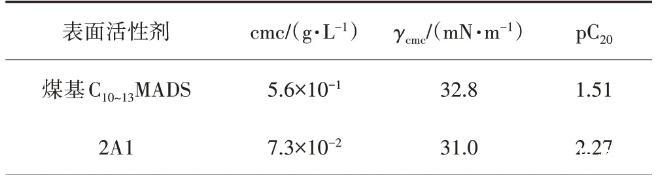

表1煤基C10～13MADS及2A1的表面性能參數(shù)
由表1可以看出，2A1的cmc低于C10～13MADS，即形成膠束的能力更強，這是由于2A1的親水性低于C10～13MADS，疏水作用強，有利于形成膠束。2A1的pC20值大于煤基C10～13MADS，說明2A1在去離子水溶液中降低溶液表面張力的效率高于C10～13MADS。對于碳氫鏈型表面活性劑，氣/液界面處的—CH3密度對其表面活性起著很重要的作用，—CH3密度的增大有利于溶液表面張力的降低，同時γcmc值也逐步降低。由表1可以看出，煤基C10～13MADS的γcmc大于2A1，這是由于2A1是采用四聚丙烯得到的支鏈?zhǔn)樵现苽涞?，其疏水鏈的—CH3密度大于煤基C10～13MADS。
動態(tài)表面張力
在實際應(yīng)用中，時間快慢起著關(guān)鍵性作用。比如，在泡沫的生成過程中，表面張力的降低會使液膜更容易形成，同時也會使液膜不容易收縮和破壞，得到的泡沫就比較穩(wěn)定。如果溶液的表面張力下降緩慢，相比之下，液膜擴展和破裂的速度快，表面活性劑不能發(fā)揮本身的作用。因此，對于非平衡情況下溶液表面性質(zhì)的研究很有意義。
由圖2可以看出，在1 s內(nèi)，煤基C10～13MADS和2A1的表面張力下降速度和幅度沒有明顯差異，在1～10 s內(nèi)，2A1的表面張力下降速度和幅度變大，煤基C10～13MADS在10 s后才開始下降，并在結(jié)束時都未達到平衡。這可能是由于2A1的cmc低，游離的表面活性劑分子多，而且其有效碳鏈長度比較短，在氣/液界面吸附比較快，從而使得表面張力下降速度快。

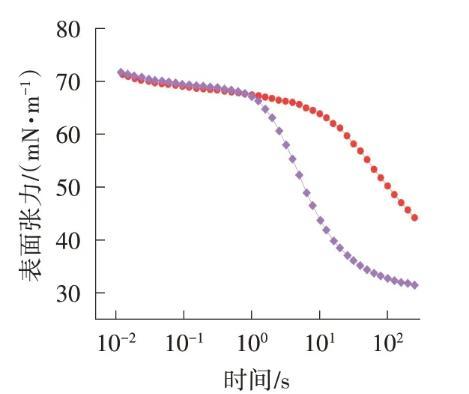

圖2表面張力與時間關(guān)系曲線
結(jié)論：
煤基C10～13MADS的表面活性、降低表面張力的速度都比2A1差。
